ทีมเกาหลีสร้างคาโกมีนบางระดับอะตอมที่มีแถบแบนหนาแน่น เปิดทางสู่การทดลองควอนตัมที่อุณหภูมิสูงขึ้น

วัสดุควอนตัมที่บางเพียง 0.7 นาโนเมตร

ทีมนักวิจัยที่นำโดยมหาวิทยาลัยแห่งชาติโซลสร้างวัสดุคาโกมีน (kagomene) ซึ่งมีโครงสร้างบางระดับอะตอม โดยรายงานว่าความหนาแน่นของอิเล็กตรอนในแถบแบนสูงกว่าระบบประดิษฐ์ที่มีอยู่ซึ่งสร้างจากการซ้อนชั้นอะตอมมากกว่า 220 เท่า วัสดุนี้มีความหนาประมาณ 0.7 นาโนเมตร เปิดทางให้นักวิทยาศาสตร์ศึกษาระบบอิเล็กตรอนที่การเคลื่อนที่ถูกยับยั้งอย่างมากจากการจัดเรียงตัวของอะตอมโดยรอบ

ผลการศึกษาตีพิมพ์เมื่อวันที่ 15 ตุลาคม 2026 ในวารสาร Nature Physics ทีมวิจัยประกอบด้วย มินกู คัง จากภาควิชาฟิสิกส์และดาราศาสตร์ มหาวิทยาลัยแห่งชาติโซล กิลยอง โช จากสถาบันวิทยาศาสตร์และเทคโนโลยีขั้นสูงเกาหลี และแจฮุน พัก จากมหาวิทยาลัยวิทยาศาสตร์และเทคโนโลยีโพฮัง

นักวิจัยวัดโครงสร้างอิเล็กทรอนิกส์ที่ผิดปกติของวัสดุโดยตรง และเปลี่ยนสถานะทางไฟฟ้าด้วยแรงดันไฟฟ้าภายนอก เป้าหมายระยะยาวคือการพัฒนาอุปกรณ์ควอนตัมที่ทำงานได้ในอุณหภูมิสูงกว่าที่ใช้ในการทดลองที่เกี่ยวข้องในปัจจุบันมาก

ตัวเลขสำคัญที่อยู่เบื้องหลังเป้าหมายนี้คือ 280 เคลวิน หรือประมาณ 6.9 องศาเซลเซียส อุณหภูมินี้สูงกว่าจุดเยือกแข็ง แต่ต่ำกว่าอุณหภูมิห้องทั่วไป ตัวเลขดังกล่าวมาจากการประมาณสเกลพลังงานของวัสดุ โดยยังต้องทดลองเพื่อยืนยันว่าแอนไอออนและสถานะควอนตัมที่เสนอไว้จะเกิดขึ้นได้ที่อุณหภูมิดังกล่าวหรือไม่

สิ่งที่งานวิจัยตีพิมพ์ยืนยัน

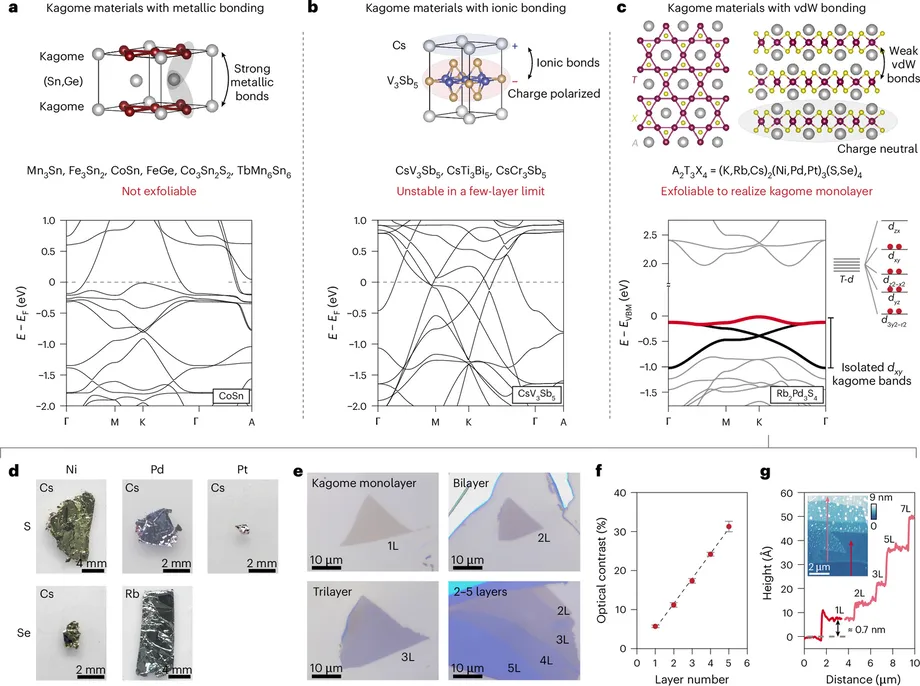

บทความในวารสาร Nature Physics ของทีมวิจัย ซึ่งมีชื่อว่า โครงข่ายคาโกเมแบบแวนเดอร์วาลส์ชั้นเดียวสำหรับฟิสิกส์แถบแบนอุณหภูมิสูง (Monolayer van der Waals kagome lattice for high-temperature flat-band physics) อธิบายสารประกอบกลุ่มหนึ่งที่เขียนสูตรได้เป็น A2T3X4 ในสูตรนี้ A หมายถึงโลหะแอลคาไล T หมายถึงโลหะทรานซิชัน และ X หมายถึงธาตุแชลโคเจน

งานวิจัยรายงานโครงข่ายคาโกเมสองมิติในอุดมคติที่คงอยู่ได้จนถึงระดับชั้นเดียว แถบแบนอยู่ต่ำกว่าระดับเฟอร์มี ซึ่งเป็นระดับพลังงานอ้างอิงที่ช่วยให้นักฟิสิกส์อธิบายได้ว่าสถานะอิเล็กตรอนใดมีการครอบครอง การใช้แรงดันไฟฟ้าสามารถเลื่อนแถบดังกล่าวขึ้นมาถึงระดับเฟอร์มี ทำให้นักวิจัยศึกษาสภาวะที่แถบแบนมีอิเล็กตรอนบรรจุอยู่เพียงบางส่วนได้

ผลการค้นพบเหล่านี้เชื่อมโยงขั้นตอนปฏิบัติสามประการ ได้แก่ การสร้างวัสดุบาง การวัดโครงสร้างอิเล็กทรอนิกส์ที่ทำให้วัสดุนี้มีคุณสมบัติโดดเด่น และการปรับโครงสร้างดังกล่าวด้วยไฟฟ้า เมื่อรวมกันแล้วจึงเป็นแพลตฟอร์มทดลองสำหรับศึกษาปฏิสัมพันธ์ที่เข้มข้นขึ้นระหว่างอิเล็กตรอน

วันสำคัญมีดังนี้:

• ราวปี 1980: งานเชิงทฤษฎีเริ่มศึกษาพฤติกรรมอิเล็กตรอนที่ผิดปกติ ซึ่งเกี่ยวข้องกับแถบแบนในโครงข่ายคาโกเม
• 15 ตุลาคม 2026: งานวิจัยตีพิมพ์ในวารสาร Nature Physics
• 21 ตุลาคม 2026: มหาวิทยาลัยแห่งชาติโซลประกาศผลการวิจัยของทีม

เหตุใดสามเหลี่ยมและหกเหลี่ยมจึงทำให้อิเล็กตรอนเคลื่อนที่ช้าลง

ชื่อคาโกมีนมาจากลวดลายคาโกเม ซึ่งเป็นโครงข่ายของสามเหลี่ยมและหกเหลี่ยมที่เชื่อมต่อกันและเรียงซ้ำ กราฟีนเป็นวัสดุอีกชนิดหนึ่งที่บางได้เพียงหนึ่งอะตอม โดยมีอะตอมคาร์บอนเรียงตัวเป็นโครงสร้างรังผึ้ง เรขาคณิตที่ต่างออกไปของคาโกมีนทำให้เกิดพฤติกรรมอิเล็กตรอนที่เป็นไปได้แตกต่างกัน

อิเล็กตรอนในผลึกมีพฤติกรรมบางส่วนคล้ายคลื่น ในโครงข่ายคาโกเม คลื่นที่เคลื่อนที่ไปตามเส้นทางต่าง ๆ สามารถแทรกสอดกันและยับยั้งการเคลื่อนที่ได้ ดังนั้นเรขาคณิตของโครงข่ายจึงช่วยสร้างแถบแบน ซึ่งเป็นช่วงของสถานะที่พลังงานอิเล็กตรอนเปลี่ยนแปลงเพียงเล็กน้อยเมื่อโมเมนตัมเปลี่ยนไป

นักฟิสิกส์ใช้นิยามมวลเชิงประสิทธิผลอธิบายพฤติกรรมนี้ ซึ่งเป็นค่าที่วัดการตอบสนองของอิเล็กตรอนภายในวัสดุ โดยมีอะตอมและอิเล็กตรอนอื่นโดยรอบส่งผลต่อการเคลื่อนที่ เมื่อเข้าใกล้แถบแบนในอุดมคติ มวลเชิงประสิทธิผลจะมีค่ามหาศาล และในคำอธิบายทางคณิตศาสตร์อุดมคติจะมีค่าเป็นอนันต์

มวลของอิเล็กตรอนเองยังคงเท่าเดิม อย่างไรก็ตาม ในสภาพแวดล้อมระดับอะตอมเฉพาะนี้ การตอบสนองของมันคล้ายกับวัตถุที่เคลื่อนที่ได้ยากอย่างยิ่ง นี่คือความหมายของคำอธิบายที่ว่าคาโกมีนมีอิเล็กตรอนซึ่งมีมวลเชิงประสิทธิผลเป็นอนันต์

ทีมวิจัยทำให้วัสดุเหลือเพียงชั้นเดียวได้อย่างไร

งานวิจัยคาโกเมก่อนหน้านี้ส่วนใหญ่ศึกษาเฉพาะวัสดุเนื้อหนาที่มีหลายชั้นอะตอม การเชื่อมโยงระหว่างชั้นและโครงสร้างอิเล็กทรอนิกส์ที่ซับซ้อนทำให้แยกศึกษาพฤติกรรมที่คาดว่าจะเกิดในโครงข่ายคาโกเมสองมิติในอุดมคติได้ยาก

ทีมวิจัยทำงานกับวัสดุแวนเดอร์วาลส์กลุ่มหนึ่ง ซึ่งชั้นต่าง ๆ ยึดกันด้วยแรงที่ค่อนข้างอ่อน ทำให้นักวิจัยแยกแผ่นบางมากออกจากผลึกที่หนากว่าได้ ชั้นเดียวที่ได้มีความหนาประมาณ 0.7 นาโนเมตร หรือไม่ถึงหนึ่งในพันล้านเมตร

นักวิจัยใช้แหล่งกำเนิดแสงซินโครตรอนในสหรัฐฯ และสหราชอาณาจักร รวมถึงเทคนิคที่เรียกว่าสเปกโทรสโกปีการปลดปล่อยโฟโตอิเล็กตรอนแบบแยกมุมและโฟกัสระดับนาโน หรือ nano-ARPES เพื่อตรวจสอบอิเล็กตรอน แสงจะปลดปล่อยอิเล็กตรอนออกจากตัวอย่าง และการวัดพลังงานกับทิศทางของอิเล็กตรอนจะเผยให้เห็นโครงสร้างอิเล็กทรอนิกส์ของวัสดุ

จุดแสงขนาดเล็กทำให้วิธีนี้เหมาะกับการตรวจสอบเกล็ดวัสดุขนาดจิ๋ว ผลการวัดแสดงให้เห็นว่าแถบแบนคาโกเมยังคงอยู่เมื่อวัสดุบางลงจนเหลือชั้นเดียว ผลลัพธ์นี้ทำให้การออกแบบโครงข่ายเชิงทฤษฎีกลายเป็นวัสดุที่บางพอสำหรับควบคุมทางไฟฟ้าโดยตรง

แรงดันไฟฟ้าช่วยควบคุมวัสดุ

แรงดันไฟฟ้าภายนอกเป็นเครื่องมืออีกอย่างที่นักวิจัยใช้ควบคุม นอกเหนือจากลวดลายอะตอมเอง ด้วยการควบคุมทางไฟฟ้าสถิต พวกเขาปรับสภาวะอิเล็กทรอนิกส์และเลื่อนแถบแบนขึ้นมาถึงระดับเฟอร์มีได้

แถบแบนที่มีอิเล็กตรอนบรรจุอยู่บางส่วนมีประโยชน์เป็นพิเศษ เพราะอิเล็กตรอนยังสามารถจัดเรียงตัวใหม่ได้ แม้เสรีภาพในการเคลื่อนที่ตามปกติจะถูกจำกัด ภายใต้สภาวะเช่นนี้ ปฏิสัมพันธ์ระหว่างอิเล็กตรอนอาจมีบทบาทมากขึ้นในการกำหนดพฤติกรรมของวัสดุ

ทีมวิจัยสังเกตการเปลี่ยนผ่านจากสถานะฉนวน ซึ่งกระแสไฟฟ้าไหลผ่านได้ไม่ดี ไปสู่สถานะโลหะ เมื่อปรับแรงดันไฟฟ้าต่อไป วัสดุเปลี่ยนกลับเป็นสถานะฉนวนอีกสถานะหนึ่ง นักวิจัยเสนอว่าปฏิสัมพันธ์ระหว่างอิเล็กตรอนอาจช่วยอธิบายพฤติกรรมฉนวนที่เพิ่งสังเกตพบ แต่ยังต้องศึกษาเพิ่มเติมเพื่อระบุสาเหตุที่แน่ชัด

สำหรับอุปกรณ์ในอนาคต การควบคุมทางไฟฟ้ามีข้อได้เปรียบในทางปฏิบัติ เพราะนักวิทยาศาสตร์สามารถศึกษาสถานะอิเล็กทรอนิกส์หลายรูปแบบในวัสดุชนิดเดียวกันได้ด้วยการเปลี่ยนแรงดันไฟฟ้า จึงสามารถค้นหาพฤติกรรมควอนตัมที่เป็นประโยชน์ได้โดยไม่ต้องเตรียมสารประกอบชนิดใหม่สำหรับแต่ละสภาวะ

เหตุใดความหนาแน่นของอิเล็กตรอนจึงสำคัญ

ความหนาแน่นของอิเล็กตรอนในแถบแบนของคาโกมีนสูงกว่าระบบแถบแบนประดิษฐ์ที่มีอยู่ซึ่งใช้เปรียบเทียบมากกว่า 220 เท่า ระบบเหล่านั้นใช้ลวดลายมวอเร ซึ่งเกิดเมื่อซ้อนชั้นอะตอมบาง ๆ โดยบิดหรือจัดแนวให้เหลื่อมกันเล็กน้อย

ลวดลายมวอเรก่อให้เกิดโครงสร้างซ้ำที่มีขนาดใหญ่ขึ้น ซึ่งสามารถเปลี่ยนรูปแบบการเคลื่อนที่ของอิเล็กตรอนได้ ส่วนแถบแบนของคาโกมีนเกิดจากโครงข่ายอะตอมของวัสดุเอง ลวดลายพื้นฐานที่มีขนาดเล็กกว่ามากทำให้อิเล็กตรอนในแถบแบนอยู่รวมกันได้หนาแน่นกว่า

เมื่อการเคลื่อนที่ของอิเล็กตรอนถูกยับยั้ง แรงระหว่างอิเล็กตรอนจะมีความสำคัญมากขึ้นเมื่อเทียบกับการเคลื่อนที่ นักวิจัยมองว่าความหนาแน่นสูงนี้เป็นหนทางไปสู่สถานะควอนตัมรวมหมู่ที่มีสเกลพลังงานลักษณะเฉพาะสูงขึ้น จึงทนต่อการรบกวนจากความร้อนได้มากขึ้น

การเปรียบเทียบนี้มีขอบเขตเฉพาะ โดยกล่าวถึงอิเล็กตรอนในแถบแบนของระบบที่นำมาศึกษา ประโยชน์ในทางปฏิบัติคือคาโกมีนผสานสภาพแวดล้อมอิเล็กทรอนิกส์ที่หนาแน่นเข้ากับโครงสร้างชั้นเดียวและการควบคุมด้วยแรงดันไฟฟ้า ทำให้คุณสมบัติที่เป็นประโยชน์หลายอย่างรวมอยู่ในแพลตฟอร์มทดลองเดียว

ทำความเข้าใจตัวเลขคาดการณ์ 280 เคลวิน

การวิเคราะห์เชิงทฤษฎีของทีมวิจัยพิจารณาสถานะควอนตัมฮอลล์ผิดปกติเชิงเศษส่วน ซึ่งเป็นสถานะรวมหมู่ทางอิเล็กทรอนิกส์ที่ผิดปกติและสัมพันธ์กับการตอบสนองทางไฟฟ้าของวัสดุในรูปเศษส่วน สถานะลักษณะนี้เป็นที่สนใจเพราะอาจรองรับการกระตุ้นแบบแปลกใหม่ที่เรียกว่าแอนไอออน

ช่องว่างพลังงานที่คำนวณได้อยู่ที่ประมาณ 14 ถึง 29 มิลลิอิเล็กตรอนโวลต์ เทียบกับราว 1 ถึง 5 มิลลิอิเล็กตรอนโวลต์ในวัสดุมวอเรที่ใช้เปรียบเทียบ ช่องว่างพลังงานคือพลังงานที่ต้องใช้เพื่อสร้างการกระตุ้นบางชนิดจากสถานะควอนตัม ช่องว่างที่ใหญ่ขึ้นอาจช่วยให้สถานะนั้นทนต่อการรบกวนจากความร้อนได้

การคาดการณ์อุณหภูมิมาจากการเชื่อมโยงค่าพลังงานขนาดเล็กเหล่านี้กับสเกลพลังงานความร้อน คังอธิบายว่าการคำนวณนี้เป็นที่มาของการประเมินอุณหภูมิที่อาจสูงถึงราว 280 เคลวิน การยืนยันอุณหภูมิการทำงานต้องอาศัยการทดลองเพื่อทดสอบว่าสถานะรวมหมู่มีพฤติกรรมอย่างไรจริงเมื่อวัสดุอุ่นขึ้น

การเปรียบเทียบเดิมระบุว่าการสาธิตแอนไอออนก่อนหน้านี้เกิดขึ้นที่อุณหภูมิ 2.5 เคลวินหรือต่ำกว่า หรือประมาณลบ 270.7 องศาเซลเซียส การไปถึง 280 เคลวินจะเป็นการเพิ่มขึ้นอย่างมากจากสภาวะดังกล่าว งานวิจัยขั้นต่อไปคือการเชื่อมโยงช่องว่างพลังงานที่คำนวณได้ซึ่งมีแนวโน้มดี เข้ากับพฤติกรรมควอนตัมที่วัดได้

แอนไอออนอาจมีประโยชน์อย่างไรต่อคอมพิวเตอร์ควอนตัม

แอนไอออนเป็นอนุภาคกึ่งควอนตัม กล่าวคือเป็นการรบกวนรวมหมู่ในวัสดุที่แสดงพฤติกรรมคล้ายอนุภาค อนุภาคเหล่านี้อาจเกิดขึ้นในระบบอิเล็กทรอนิกส์สองมิติบางชนิด โดยมีพฤติกรรมแตกต่างจากอนุภาคที่คุ้นเคยอย่างอิเล็กตรอน

แอนไอออนบางชนิดอาจนำไปใช้ในการคำนวณควอนตัมเชิงทอพอโลยีได้ แนวทางนี้เก็บข้อมูลไว้ในคุณสมบัติรวมหมู่ที่สัมพันธ์กับการจัดเรียงและการแลกเปลี่ยนตำแหน่งของการกระตุ้นเหล่านี้ จุดเด่นคือการรบกวนเฉพาะจุดบางอย่างอาจสร้างความเสียหายแก่ข้อมูลที่เก็บไว้ได้น้อยกว่า

คังระบุว่าการหาวัสดุที่เหมาะสมเป็นอุปสรรคสำคัญต่อการพัฒนาแนวทางนี้ คาโกมีนจึงเป็นวัสดุตัวเลือกใหม่ที่นักวิจัยสามารถปรับจำนวนอิเล็กตรอนและศึกษาสภาวะที่จำเป็นต่อการเกิดสถานะรวมหมู่ที่เกี่ยวข้อง

การสร้างคอมพิวเตอร์ควอนตัมที่ใช้งานได้จริงต้องอาศัยมากกว่าวัสดุตั้งต้นที่มีแนวโน้มดี นักวิจัยต้องสร้างการกระตุ้นที่เหมาะสม ควบคุมการกระตุ้นเหล่านั้น อ่านข้อมูลจากสิ่งเหล่านั้น และจัดการข้อผิดพลาด ขั้นต่อไปตามที่ทีมวิจัยระบุคือการสร้างอุปกรณ์ควอนตัมที่ใช้คาโกมีนเป็นพื้นฐาน และผลักดันปรากฏการณ์ควอนตัมสำคัญกับเทคโนโลยีที่เกี่ยวข้องให้เกิดขึ้นที่อุณหภูมิห้อง

ประเด็นสำคัญ

• ทีมวิจัยสร้างคาโกมีนที่มีความหนาประมาณ 0.7 นาโนเมตร และวัดแถบอิเล็กทรอนิกส์แบนได้โดยตรง
• งานวิจัยตีพิมพ์ในวารสาร Nature Physics เมื่อวันที่ 15 ตุลาคม 2026
• วัสดุนี้มีความหนาแน่นของอิเล็กตรอนในแถบแบนสูงกว่าระบบมวอเรที่นำมาเปรียบเทียบมากกว่า 220 เท่า
• แรงดันไฟฟ้าภายนอกทำให้วัสดุเปลี่ยนระหว่างสถานะฉนวนกับสถานะโลหะ และปรับแถบแบนให้ตรงกับระดับเฟอร์มีได้
• การคำนวณระบุว่าช่องว่างพลังงานของสถานะควอนตัมที่เสนอไว้อยู่ที่ 14 ถึง 29 มิลลิอิเล็กตรอนโวลต์ สูงกว่าช่วงเปรียบเทียบที่ 1 ถึง 5 มิลลิอิเล็กตรอนโวลต์
• อุณหภูมิ 280 เคลวินเท่ากับประมาณ 6.9 องศาเซลเซียส การพิสูจน์ว่าสถานะที่เสนอไว้เกิดขึ้นได้ในอุณหภูมิสูงขึ้นเป็นเป้าหมายการทดลองในอนาคต
